موتور کالسکه انتهایی جرثقیل، کالسکه انتهایی متحرک، کالسکه

محصولات

موتور کالسکه انتهایی جرثقیل، کالسکه انتهایی متحرک، کالسکه

MOQ:	۱ عدد
قیمت:	قابل مذاکره
standard packaging:	مورد تخته سه لا
Delivery period:	15 تا 20 روز کاری
payment method:	اعتبارات اسنادی T/T, وسترن یونیون
Supply Capacity:	200 تا 300 مجموعه در هفته

Detail Information

Product Description

Detail Information

محل منبع

چين

نام تجاری

JCYC

گواهی

CE & ISO9001

شماره مدل

نام محصول:

جرثقیل پایان کالسکه موتور مسافرتی کامیون پایان برای جرثقیل تک / دو تیرچه

منبع برق:

3 فاز 380 ولت 50Hz

ویژگی جرثقیل:

جرثقیل تک تیر

مکانیزم بالابر:

ترولی برقی

روش کنترل:

کنترل از راه دور بی سیم

ظرفیت بارگذاری نامی:

1 تا 20 تن

طول:

همانطور که شما درخواست می کنید

برجسته کردن:

جرثقیل حمل و نقل پایان

جرثقیل پایان

Product Description

کالسکه انتهایی جرثقیل موتور جرثقیل مسافرتی برای جرثقیل تک / دو تیر

معرفی مختصر محصول:

JCYC کالسکه های انتهایی با نام تجاری یک جزء مهم هستند که در هر دو انتهای تیر اصلی جرثقیل سقفی نصب می شوند تا از پل در آسمان پشتیبانی کنند.
کالسکه انتهایی شامل دو قسمت است، یک چرخ و یک قاب تیر انتهایی. قاب تیر انتهایی از یک صفحه پوشش بالایی، یک صفحه وب و یک صفحه پوشش پایینی تشکیل شده است. صفحه اتصال و فولاد زاویه ای با پیچ و مهره بسته می شوند.

نصب محصول:

1. نصب صفحه اتصال

صفحه اتصال را روی بالای کالسکه انتهایی قرار دهید، تراز کنید

سوراخ پین موقعیت یابی و پین های موقعیت یابی انعطاف پذیر را روی آن قرار دهید

سوراخφ10x30 را در سوراخ قرار دهید تا صفحه اتصال را ثابت کنید. اتصال

صفحه اتصال و کالسکه انتهایی با پیچ M16x70.

موتور کالسکه انتهایی جرثقیل، کالسکه انتهایی متحرک، کالسکه 0

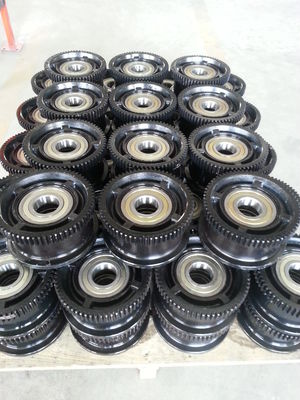

2. نصب چرخ

دو بلبرینگ را در دو طرف چرخ ها فشار دهید و سپس

آن را در کالسکه انتهایی قرار دهید. چرخ ها را با شفت و شفت ثابت کنیدآستین.

شفت را با صفحه شفت ثابت کنید. صفحه شفت را با پیچ و مهره ثابت کنید.

موتور کالسکه انتهایی جرثقیل، کالسکه انتهایی متحرک، کالسکه 1

3. نصب صفحه مهر و موم و بافر لاستیکی

بافر لاستیکی را روی صفحه مهر و موم نصب کنید و سپس صفحه مهر و موم را روی دو انتهای کالسکه انتهایی با پیچ و مهره ثابت کنید.

موتور کالسکه انتهایی جرثقیل، کالسکه انتهایی متحرک، کالسکه 2

4. نصب صفحه نصب کلکتور جریان

این صفحه نصب برای نصب براکت کلکتور جریان در محل استفاده می شود. صفحه نصب را هنگام نصب براکت کلکتور جریان بردارید، براکت را روی صفحه نصب جوش دهید و سپس صفحه نصب را روی کالسکه انتهایی با پیچ و مهره ثابت کنید.

موتور کالسکه انتهایی جرثقیل، کالسکه انتهایی متحرک، کالسکه 3

پارامترهای فنی محصول:

موتور کالسکه انتهایی جرثقیل، کالسکه انتهایی متحرک، کالسکه 4

مدل	جرثقیل	مستطیلی لوله فولادی	اندازه چرخ	قدرت موتور	S1 (mm)	S2 (mm)	W1 (mm)	W2 (mm)
GL125-15	1t-7.5m	1501506	W125*60	0.3KW*2	1500	1300	400	500
GL125-20	1t-11.5m				2000	1800	400	500
GL125-25	1t-16.5m				2500	2300	400	500
GL160-15	2t/3t-7.5m	1502008	W160*70	0.4KW*2	1500	1200	400	500
GL160-20	2t/3t-11.5m				2000	1700	400	500
GL160-25	2t/3t-16.5m				2500	2200	400	500
GL160-30	2t/3t-22.5m				3000	2700	500	600
GL160-35	2t/3t-28.5m				3500	3200	600	700
GL200-20	5t-11.5m	1502508	W200*70	0.4KW*2	2000	1700	400	500
GL200-25	5t-16.5m			0.4KW*2	2500	2200	400	500
GL200-30	5t-22.5m			0.75KW*2	3000	2700	500	600
GL200-35	5t-28.5m			0.75KW*2	3500	3200	600	700
GL250-20	10t-11.5m	2002508	W250*80	0.75KW*2	2000	1600	400	500
GL250-25A	10t-16.5m			0.75KW*2	2500	2100	500	600
GL250-30A	10t-22.5m			1.1KW*2	3000	2600	500	600
GL250-35A	10t-28.5m			1.1KW*2	3500	3100	700	800
GL250-25B	16t-16.5m	2003008	W250*80	1.1KW*2	2500	2100	600	700
GL250-30B	16t-22.5m			1.1KW*2	3000	2600	700	800
GL250-35B	16t-28.5m			1.5KW*2	3500	3100	700	800
GL315-30	20t-16.5m	2004008	W315*90	1.5KW*2	3000	2500	700	800
GL315-35	20t-22.5m	2004008	W315*90	1.5KW*2	3500	3000	700	800

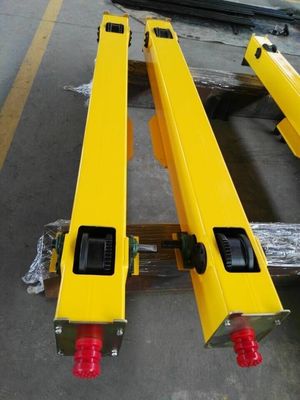

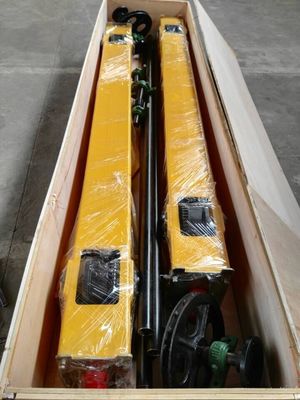

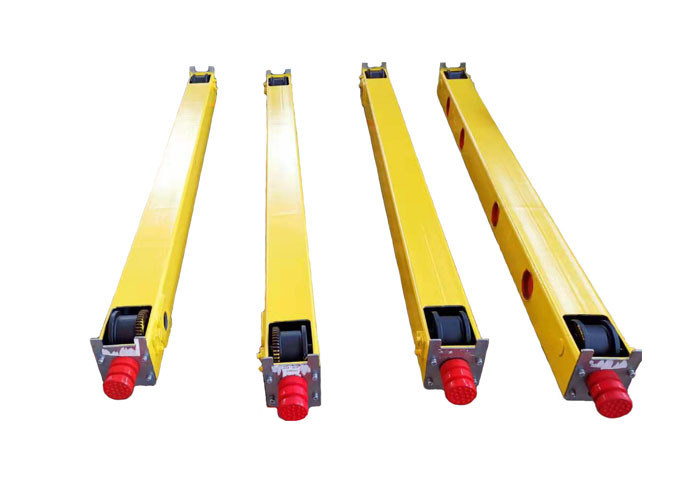

نمایش محصول:

موتور کالسکه انتهایی جرثقیل، کالسکه انتهایی متحرک، کالسکه 5

موتور کالسکه انتهایی جرثقیل، کالسکه انتهایی متحرک، کالسکه 6

موتور کالسکه انتهایی جرثقیل، کالسکه انتهایی متحرک، کالسکه 7
