جزئیات محصول:
پرداخت:
|
نام محصول: | حمل و نقل جرثقیل سبک در حال اجرا تک تیرانداز سبک اروپایی | تایپ کنید: | سبک اروپایی |
---|---|---|---|
تیر اهن: | تردد تک | مسافرت رفتن: | در حال اجرا |
کاربرد: | جرثقیل سقفی از نوع اروپایی | خدمات پس از فروش ارائه می شود: | مهندسین موجود در ماشین آلات خدمات در خارج از کشور ، پشتیبانی آنلاین ، ارائه خدمات خارج از کشور ، قطع |
برجسته: | جرثقیل حمل و نقل پایان,جرثقیل پایان |

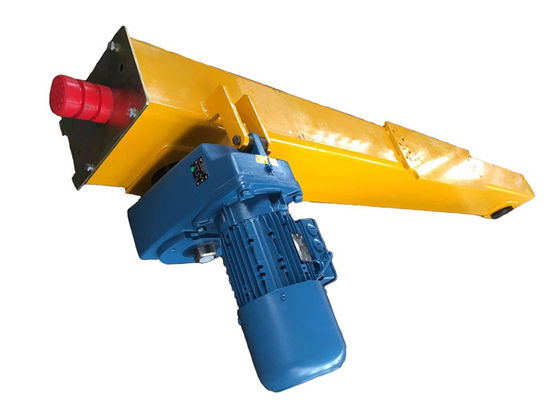

حمل و نقل جرثقیل در حال اجرا بالا و تک تیرآهن سبک اروپایی
توضیحات محصول:
حمل و نقل جرثقیل یکپارچه تاشو به سبک اروپایی یک تجهیزات بالابر محبوب و مقرون به صرفه است که در زمینه ها و بخشهای مختلف مانند تولید ، معدن ، صنایع شیمیایی و کارخانه های تولید فولاد مورد استفاده قرار می گیرد.جرثقیل سقفی در چهار پیکربندی اصلی وجود دارد ، از جمله تیرآهن تک / دوتایی ، کالسکه انتهایی ، دویدن بالا و سیستم underhung.جرثقیل های سقفی ما همچنین می توانند متناسب با تجهیزات بالابر ویژه شما طراحی و ساخته شوند.
پارامترهای فنی محصول:
مدل | جرثقیل | مستطیل شکل لوله فولادی |
سایز چرخ | قدرت موتور (20 متر در دقیقه) |
قدرت موتور (30 متر در دقیقه) |
S1 (میلی متر) |
S2 (میلی متر) |
W1 (میلی متر) |
W2 (میلی متر) |
EUS90-15 | 1.6t-7.5m | 150 * 150 * 6 | U90 * 60 | FA27-0.25KW | FA27-0.37KW | 1500 | 1300 | 400 | 550 |
EUS90-20 | 1.6t-11.5m | 2000 | 1800 | 400 | 550 | ||||
EUS90-25 | 1.6t-16.5m | 2500 | 2300 | 400 | 550 | ||||
EUS90-30 | 1.6t-22.5m | 3000 | 2800 | 400 | 550 | ||||
EUS125-15 | 3.2t-7.5m | 150 * 200 * 8 | U125 * 60 | FA27-0.37KW | FA27-0.55KW | 1500 | 1300 | 400 | 550 |
EUS125-20 | 3.2t-11.5m | 2000 | 1800 | 400 | 550 | ||||
EUS125-25 | 3.2t-16.5m | 2500 | 2300 | 400 | 550 | ||||
EUS125-30 | 3.2t-22.5m | 3000 | 2800 | 500 | 650 | ||||
EUS125-35 | 3.2t-28.5m | 3500 | 3300 | 600 | 750 | ||||
EUS160-15 | 6.3t-7.5m | 150 * 250 * 8 | U160 * 70 | FA37-0.55KW | FA37-0.75KW | 1500 | 1200 | 400 | 550 |
EUS160-20 | 6.3t-11.5m | 2000 | 1700 | 400 | 550 | ||||
EUS160-25 | 6.3t-16.5m | 2500 | 2200 | 400 | 550 | ||||
EUS160-30 | 6.3t-22.5m | 3000 | 2700 | 500 | 650 | ||||
EUS160-35 | 6.3t-28.5m | 3500 | 3200 | 600 | 750 | ||||
EUS200-20 | 12.5t-11.5m | 200 * 250 * 8 | U200 * 70 | FA47-0.75KW | FA47-1.1KW | 2000 | 1700 | 500 | 650 |
EUS200-25 | 12.5t-16.5m | 2500 | 2200 | 500 | 650 | ||||
EUS200-30 | 12.5t-22.5m | FA47-1.1KW | 3000 | 2700 | 600 | 750 | |||
EUS200-35 | 12.5t-28.5m | 3500 | 3200 | 700 | 850 | ||||
EUS250-20 | 16t / 20t-11.5m | 200 * 300 * 8 | U250 * 80 | FA57-1.1KW | FA57-1.5KW | 2000 | 1600 | 500 | 650 |
EUS250-25 | 16t / 20t-16.5m | 2500 | 2100 | 600 | 750 | ||||
EUS250-30 | 16t / 20t-22.5m | FA57-1.5KW | 3000 | 2600 | 700 | 850 | |||
EUS250-35 | 16t / 20t-28.5m | 3500 | 3100 | 700 | 850 |
نصب محصول:
صفحه اتصال را در بالای کالسکه انتهایی قرار دهید ، تراز را بکشید
موقعیت یابی سوراخ سوراخ را قرار دهید و پایه های انعطاف پذیر را روی آن قرار دهید
سوراخφ10x30 را در سوراخ قرار دهید تا صفحه اتصال را تعمیر کنید. متصل شوید
صفحه اتصال و کالسکه انتهایی با پیچ M16x70.
دو یاتاقان را به دو طرف چرخ فشار دهید و سپس
آن را در کالسکه انتهایی قرار دهیدچرخ ها را با شافت و شافت ثابت کنیدآستین
شافت را با صفحه شافت ثابت کنید.صفحه شفت را با پیچ و مهره ثابت کنید.
بافر لاستیکی را روی صفحه آب بندی نصب کنید و سپس صفحه مهر و موم را با پیچ و مهره بر روی دو انتهای کالسکه انتهایی ثابت کنید.
این صفحه نصب برای نصب براکت جمع کننده فعلی در محل استفاده می شود. هنگام نصب براکت جمع کننده فعلی ، صفحه نصب را بردارید ، براکت را روی صفحه نصب کنید و سپس صفحه نصب را بر روی کالسکه انتهایی با پیچ و مهره ثابت کنید.
